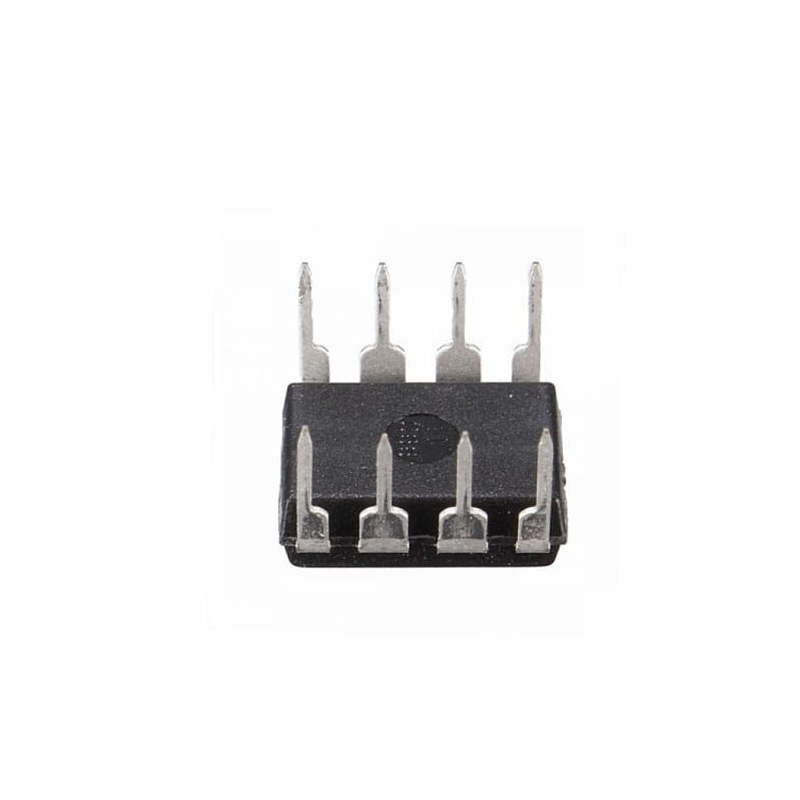

Circuito Integrado LM317

Muchos electrónicos o makers suelen usar el LM317 con frecuencia para algunos proyectos donde se necesita trabajar con una tensión estable o donde se transforma de un tipo de tensión a otra, etc. En estos casos, la señal de tensión desestabilizada o los efectos sobre la señal cuando se pasa de corriente alterna a corriente continúa no es apta para alimentar a circuitos de corriente continua si no se trata previamente con este tipo de dispositivos.

El LM317 es muy popular entre los reguladores de tensión lineal ajustables que existen. Uno de los fabricantes más conocidos de este dispositivo electrónico es TI (Texas Instruments). Es un dispositivo bastante simple, pero muy práctico para los circuitos porque es capaz de obtener una tensión poco regular a su entrada y suministrar una tensión en unas condiciones mucho más regulares a su salida.

por lo general, puede gestionar tensiones de 1,2 a 37 voltios, con intensidades de 1.5 A. Todo eso en un pequeñísimo tamaño y con solo tres pines o patillas. Una de ellas es la entrada marcada con las letras IN, otra la salida u OUT y por último el ajuste o ADJ. Si cogemos el LM317 de frente, el pin del centro es la salida. Los lados serán ADJ (izquierda) e IN (derecha).

Si buscas el complemento del LM317, es decir, un dispositivo regulador de tensión pero para tensiones negativas, ya que el LM317 solo trabaja con positivas, entonces puedes optar por el LM337. Esa saría la solución adecuada si quieres regular voltajes negativos.

• Tipo de regulador de tensión: ajustable
• Voltajes: de 1.25 a 37v
• Intensidad de salida: 1.5 A
• Protección contra sobrecalentamiento
• Package: dispone de distintos tipos de empaquetado, como el SOT-223, TO-220, y el TO-263.
• Tolerancia del voltaje de salida 1%
• La limitación de corriente no depende de la temperatura
• Protección contra ruido de entrada (RR = 80dB)
• Puede trabajar a temperaturas altas, de hasta 125ºC

• Ejemplo de uso
