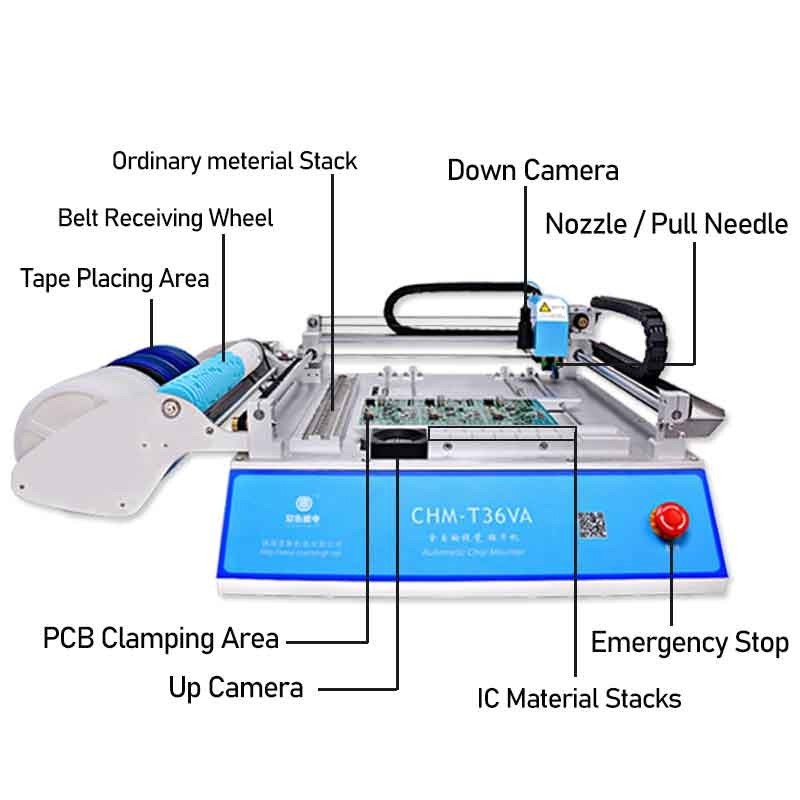

Maquina SMT Pick and Place de Escritorio

Especificaciones del CHM-T36VB

Dimensiones: 1310 mm (largo) × 710 mm (ancho) × 340 mm (alto)

Peso 50 kg

Fuente de alimentación: AC220V (50Hz) /AC110V (60Hz);

Consumo: 300W

No se requiere suministro de aire externo

Bomba de vacío incorporada

Cantidad de cabezales de montaje: 2

Velocidad de montaje:
6000 cph (óptima sin detección de visión)
4000 cph (óptimo con detección de visión)

Precisión de control: 0,025 mm

Tipo de componente: 0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc.

(resistencia/condensador/diodo/triodo/LED/IC, etc.)

Grosor de la placa de circuito impreso: 0,6 mm ~ 3,5 mm

Tamaño de PCB 10 mm (largo) × 10 mm (ancho) ~ 345 mm (largo) × 360 mm (ancho)

Operación manual de transporte de PCB

Cambio de boquilla Operación manual

Sistema de control: Se requiere computadora externa (Windows)

Sistema de accionamiento Ejes X e Y impulsados ​​por motores paso a paso en forma de control de circuito cerrado realizado por codificador; Eje Z capaz de restablecer la detección; todos los motores adoptan aceleración y desaceleración de curva S flexible; reinicio automático del extractor de cinta compatible

Sistema de transmisión Correa síncrona+varilla pulida+Guías lineales

Sistema de alimentación para 58 bobinas de alimentación de cintas (8 mm: 44,12 mm: 8,16 mm: 4,24 mm: 2; se admite personalización), 14 pilas de IC generales preestablecidas, se admiten bandejas de IC personalizadas en la superficie de trabajo y alimentador de barras

Sistema de visión Cámara orientada hacia arriba para calibración automática de componentes (tamaño de componente aplicable: 22 mm × 22 mm); Cámara orientada hacia abajo para calibración de PCB mediante Mark Point y posicionamiento de componentes.
